一、FRP、PE/FRP,PVC/FRP管道性能及特点简介 |
FRP管是指全玻璃钢管,是由合成树脂(酚醛、环氧、聚酯、呋喃等)为基体,玻璃纤维为增强材料,经机械缠绕工艺制作而成。具有轻质、高强、耐蚀性好,可设计性强,流体阻力小,安装方便等特点。 PP/FRP,PE/FRP,PVC/FRP管是由聚丙烯(PP)管,聚乙烯(PE)管和聚氯乙烯(PVC) 管作内衬,表面经特殊处理,涂有粘接剂,然后机械缠绕玻璃钢作外增强而成。这些管道很好地融合了两种材料的优点,克服了单一PP,PE,PVC管耐压不高的缺点,扩大了使用范围。具有耐腐蚀性好,耐压高,可设计性强,抗冲击性好,流体阻力小,无电化学腐蚀,安装方便等优点,可广泛用于化工、石化、冶金、制药、油田、电力、机械等行业。 |
二、主要技术参数 |
项 目 |
FRP |
PP/FRP |
PE/FRP |
PVC/FRP |
比重 |
1.6--1.9 |
1.45--1.68 |
1.50--1.74 |
1.65--1.85 |
抗拉强度 |
162--325 |
100--120 |
100--120 |
100--120 |
弯曲强度 |
137--617 |
150--175 |
150--175 |
150--175 |
导热系数 |
0.17 |
0.59 |
0.59 |
0.59 |
线胀系数 |
60--80 |
69 |
69 |
69 |
耐电压 |
12--16 |
20--40 |
20--40 |
20--40 | |

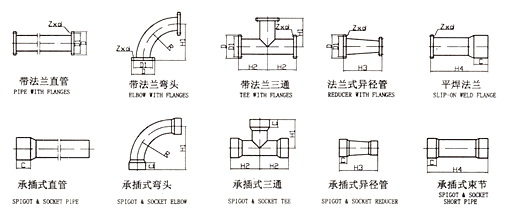

三、管子与管件示意图 |
|
四、不同规格产品尺寸 |
公称通径 |
D |
D1 |
R |
H1 |
H2 |
H3 |
H4 |
C |
z×d |
20 |
105 |
75 |
60 |
110 |
65 |
100 |
110 |
25 |
4×Φ18 |
25 |
115 |
85 |
65 |
120 |
75 |
110 |
135 |
25 |
4×Φ18 |
32 |
135 |
100 |
80 |
140 |
85 |
120 |
140 |
30 |
4×Φ18 |
40 |
145 |
110 |
80(60) |
155(135) |
102 |
150 |
150 |
40 |
4×Φ18 |
50 |
160 |
125 |
150(75) |
240(165) |
125 |
170 |
165 |
50 |
4×Φ18 |
65 |
180 |
145 |
180(98) |
280(189) |
140 |
180 |
175 |
50 |
4×Φ18 |
80 |
195 |
160 |
120 |
220 |
150 |
190 |
185 |
50 |
4×Φ18 |
100 |
215 |
180 |
150 |
260 |
170 |
200 |
200 |
60 |
8×Φ18 |
125 |
245 |
210 |
180 |
310 |
200 |
245 |
230 |
70 |
8×Φ18 |
150 |
280 |
240 |
220 |
360 |
225 |
290 |
260 |
80 |
8×Φ18 |
200 |
335 |
295 |
300 |
475 |
285 |
340 |
290 |
110 |
8×Φ18 |
250 |
390 |
350 |
375 |
565 |
325 |
380 |
315 |
130 |
12×Φ23 |
300 |
440 |
400 |
450 |
660 |
370 |
410 |
345 |
150 |
12×Φ23 |
350 |
500 |
460 |
530 |
810 |
430 |
420 |
380 |
155 |
16×Φ23 |
400 |
565 |
515 |
600 |
890 |
490 |
430 |
415 |
160 |
16×Φ25 |
450 |
615 |
565 |
675 |
1000 |
525 |
480 |
450 |
165 |
20×Φ25 |
500 |
670 |
620 |
750 |
1100 |
550 |
530 |
475 |
170 |
20×Φ25 |
600 |
780 |
725 |
900 |
1300 |
700 |
630 |
485 |
180 |
20×Φ25 |
700 |
895 |
840 |
1050 |
1450 |
780 |
30 |
500 |
190 |
24×Φ30 |
800 |
1015 |
950 |
1200 |
1600 |
850 |
830 |
510 |
200 |
24×Φ30 |
1000 |
1230 |
1160 |
1500 |
1908 |
1000 |
1030 |
530 |
210 |
28×Φ30 | |
(注)1、可按客户要求,制造世界各国不同标准法兰的产品。 2、非标、异型管件按图制作或代为设计。 3、全玻璃钢管DN≥40,括号内为全玻璃钢管尺寸。 |
